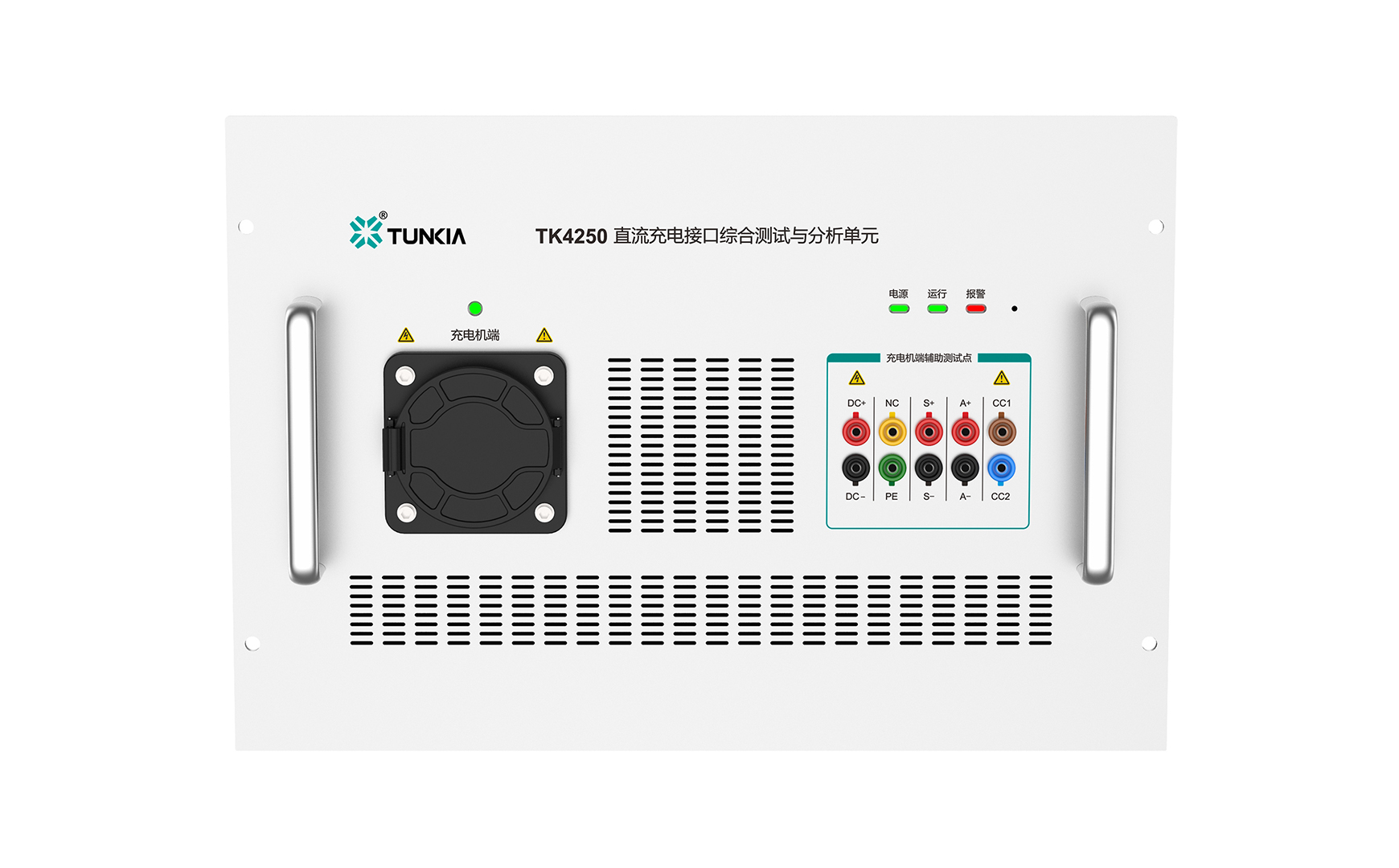

TK4250

直流充電接口綜合測試與分析單元

TK4250 一款專用于電動汽車非車載充電機輸出側直流參數控制與轉換的儀器，配有標準直流充電插座，可用于非車載充電機互操作性測試、絕緣電阻模擬、低壓輔助電源測試等項目。該儀器直流電壓測量最大達1150 V，直流電流測量最大達300A，電壓/電流準確度為0.02級，該儀器與其他設備一起，可組建電動汽車充電樁（機）綜合測試平臺，適用于計量行業、電力行業、科研院所、高校等對非車載充電機進行全性能檢測（型式評價等）、出廠檢驗、到貨驗收等。
產品特征

?  電壓/電流轉換：內置電壓和電流傳感器，可將充電機的輸出大電壓和大電流分別轉換為小信號電壓；傳感器測量范圍寬，實現寬頻帶轉換誤差小，過載能力強。

?  車輛控制導引模擬：可完成非車載充電機互操作性測試 ，內置R4電阻仿真模塊，電阻調整范圍420 Ω～6800 Ω，步進1 Ω。各觸點均帶有通斷開關，可實現觸點通斷狀態仿真模擬。。

?  低壓輔助電源測試：內置低壓輔助電源電信號測量電路（電壓0～30V，電流0～10A）和測試負載（240 W），可完成低壓輔助電源試驗項目。

?  絕緣電阻模擬電路：可完成充電機絕緣狀態模擬，電壓接入范圍0 V～800 V，電阻調整范圍10 kΩ～1 MΩ，步進1 kΩ，用于模擬充電樁正負極絕緣故障的仿真。

?  電池模擬器：輸出電壓100 V～1000 V，實現電動汽車BMS模擬。

?  工作狀態顯示：可顯示各接口、各路觸點和電阻檔位的工作狀態。
