TY2100

表磁分布自動測試系統

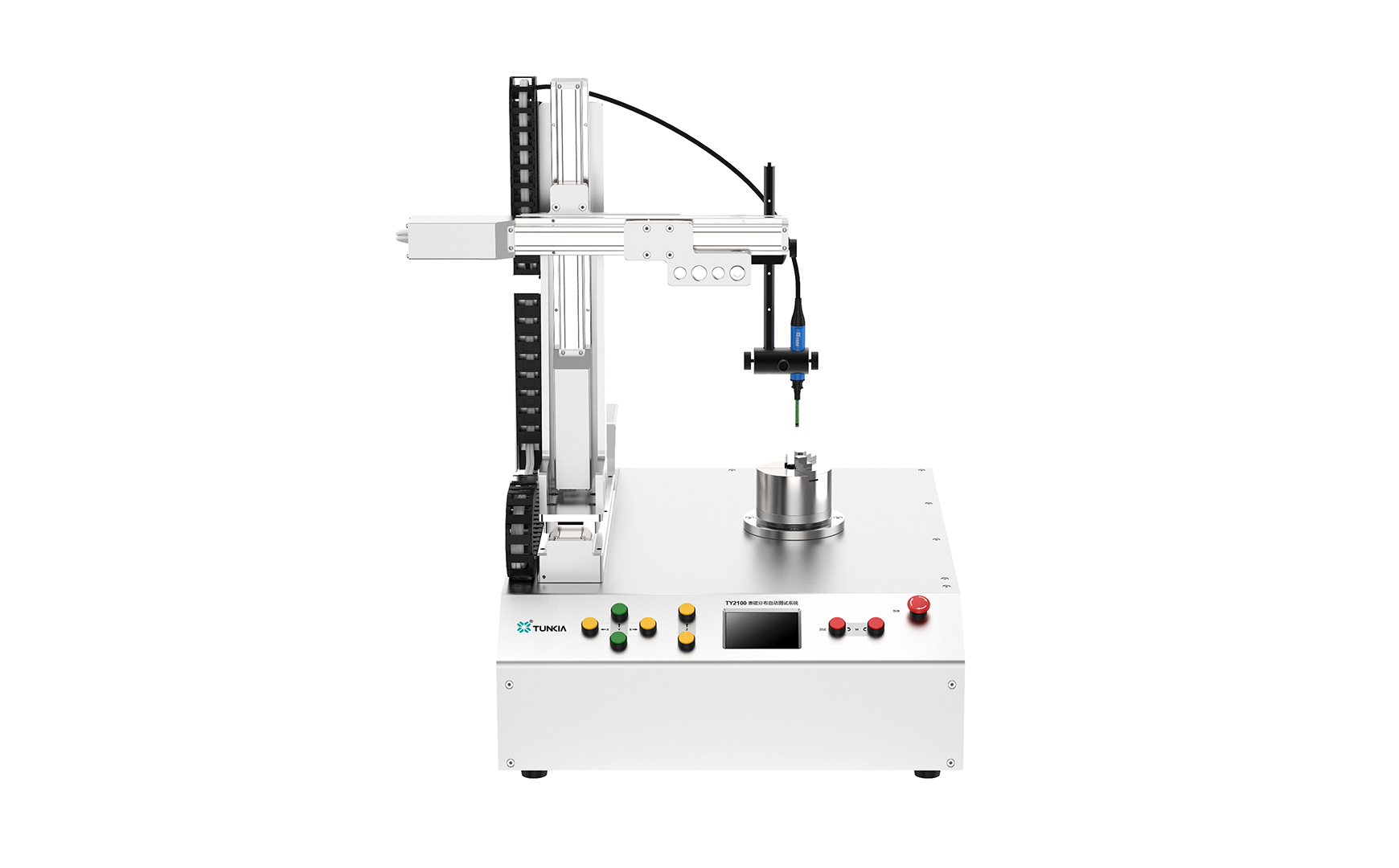

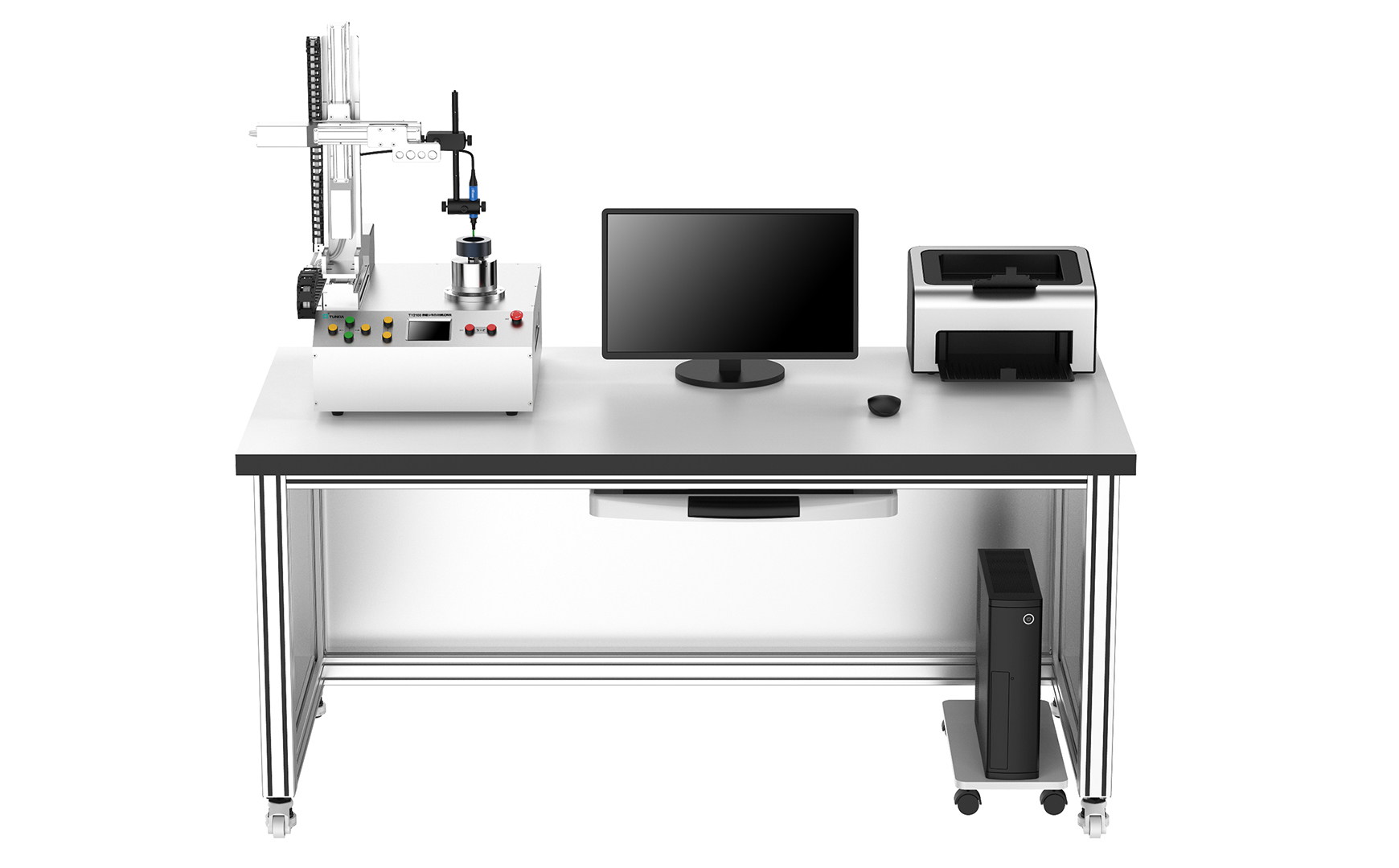

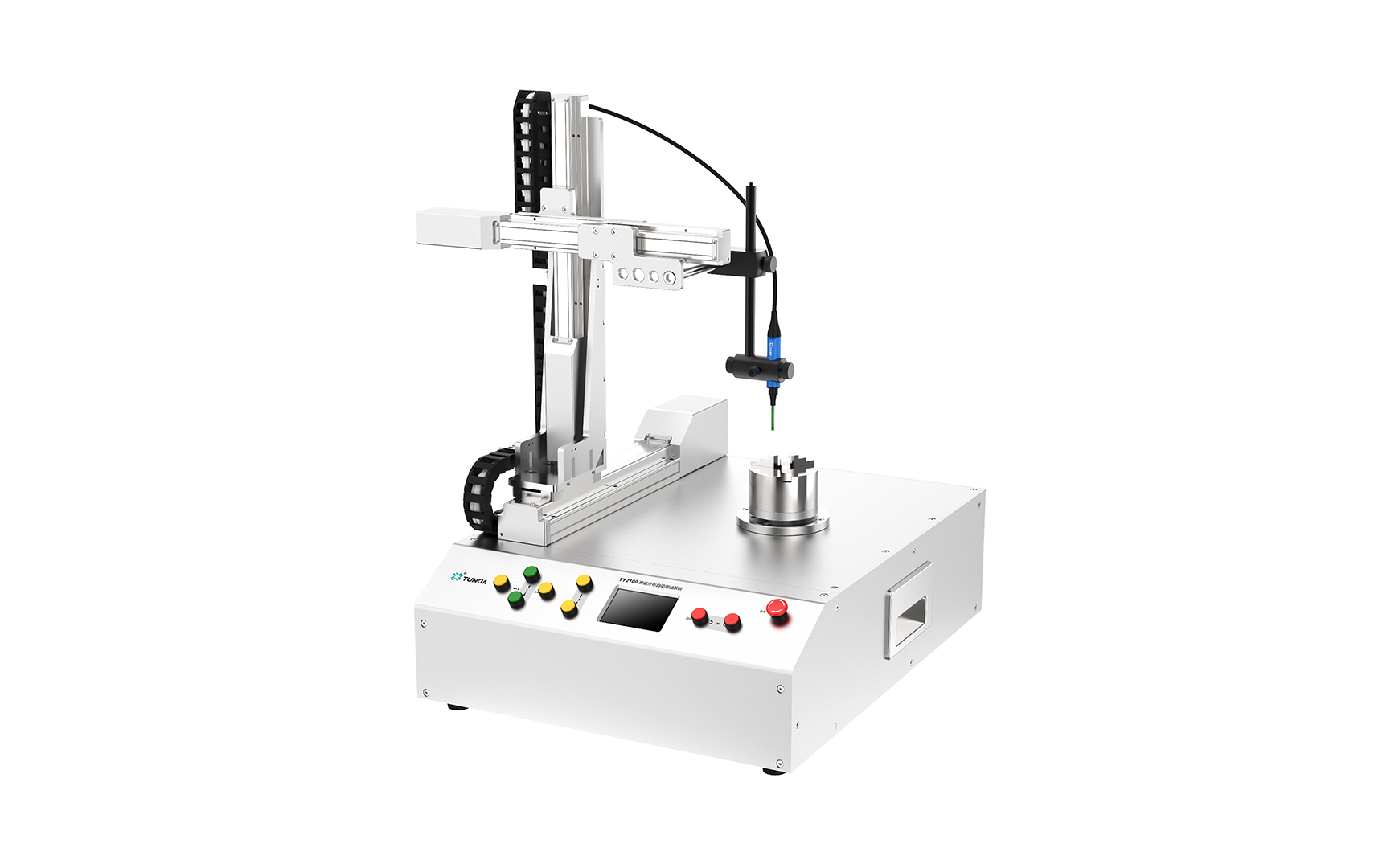

TY2100是一款專用于全自動測量永磁材料與電機轉子表面磁場分布的系統，主要由測試平臺(內置數字特斯拉計、探頭三軸定位裝置、旋轉卡盤、運動控制器)、平面樣品夾具(選件)、計算機及軟件等組成。具有設計先進、簡單實用、操作方便等特點；可對樣品的表面進行全自動三維掃描，并自動計算磁材的表磁分布、各極的磁參量、繪制表磁分布曲線。
產品特征

?  數字特斯拉計：測量范圍：0～2000 mT，最小分辨力：10 μT，測量不確定度達0.5%。

?  霍爾探頭：探頭傳感芯片由耐磨材料封裝，材質有彈性不易折斷。

?  旋轉測試平臺：測試平臺裝有旋轉卡盤，采用精密電機驅動，帶動被測樣品在W軸方向旋轉。

?  卡盤及軸承：選用進口品牌，標配卡盤同心度達0.05 mm，運行更加平穩。

?  四軸運動控制：XYZW軸的運動控制具有軟件自動控制和按鍵手動控制二種模式。

?  無磁三爪卡盤（選配件）：特殊應用情況下可選配無磁三爪卡盤。

?  平面樣品夾具（選配件）：用于測試不同尺寸的平面樣品、立方體樣品等。

?  軸向霍爾探頭（選配件）：用于平面樣品、立方體樣品等的表磁測試。
