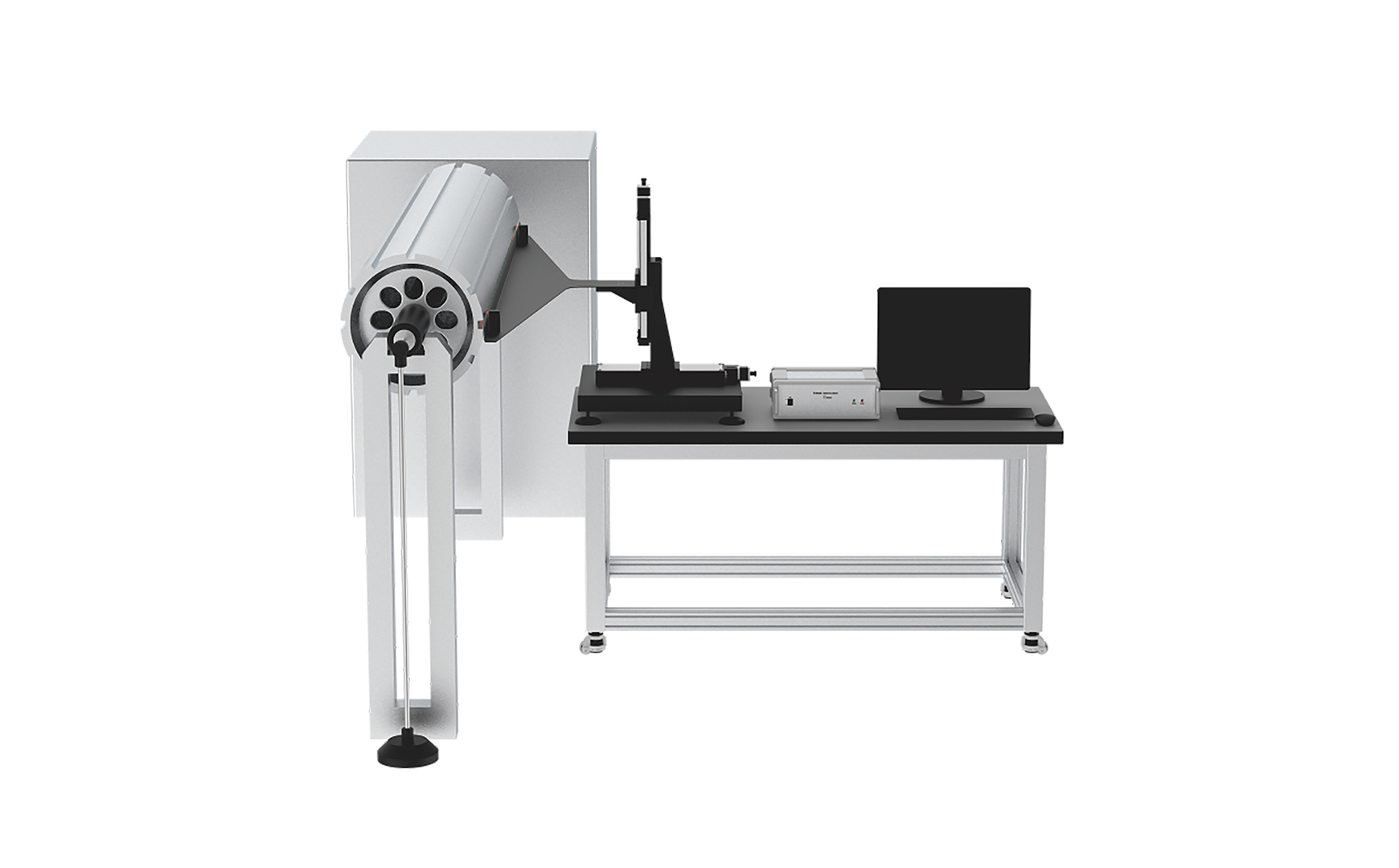

TY2500

多探頭表磁分布測試系統

TY2500多探頭表磁分布測試系統適用于測量風力發電系統中永磁轉子的表面磁性分布。該系統采用48路霍爾探頭同時采樣，通過水平移動和垂直移動來控制探頭與轉子之間感應距離，變頻調速器帶動轉子轉動來掃描轉子表面磁性。PC機同步繪制表面磁場分布2D圖。測試完成后，并能輸出3D圖。計算機可顯示、打印、存儲測量數據、曲線、磁場分布圖及測試報告等。
產品特征

●? 測試主機集成了48路高斯計，測量范圍：0～2000 mT，最小分辨力：0.1 mT，測量不確定度達0.5%。

●? 霍爾探頭集成板集成了48路霍爾探頭，進行磁場測量，單路采樣速度達100點/s。

●? 霍爾探頭的傳感芯片由耐磨材料封裝，材質有彈性不易折斷

●? 多探頭測試平臺以大理石平臺為基板，各軸采用進口步進電機，并帶有限位保護，導軌采用鋁制不導磁材料精加工而成，測試過程中調整位置精準，操作方便。

●? 電機控制裝置可通過步進電機控制霍爾探頭集成板在Y軸和Z軸移動，以進行微調，尋找最佳的測試點。

●? 霍爾探頭集成板的二端各裝有一個激光測距儀(測距儀的間距可調，以適應不同的被測樣品尺寸)，以測試霍爾探頭集成板與被測電機轉子之間的距離，通過二個測距儀確定霍爾探頭集成板與被測轉子保持平行。

●? 所有設備均放置于可移動式檢測臺上，檢測臺四腳配有滾輪，并可通過錨栓固定，方便操作員推動平臺以確定測試工位。
