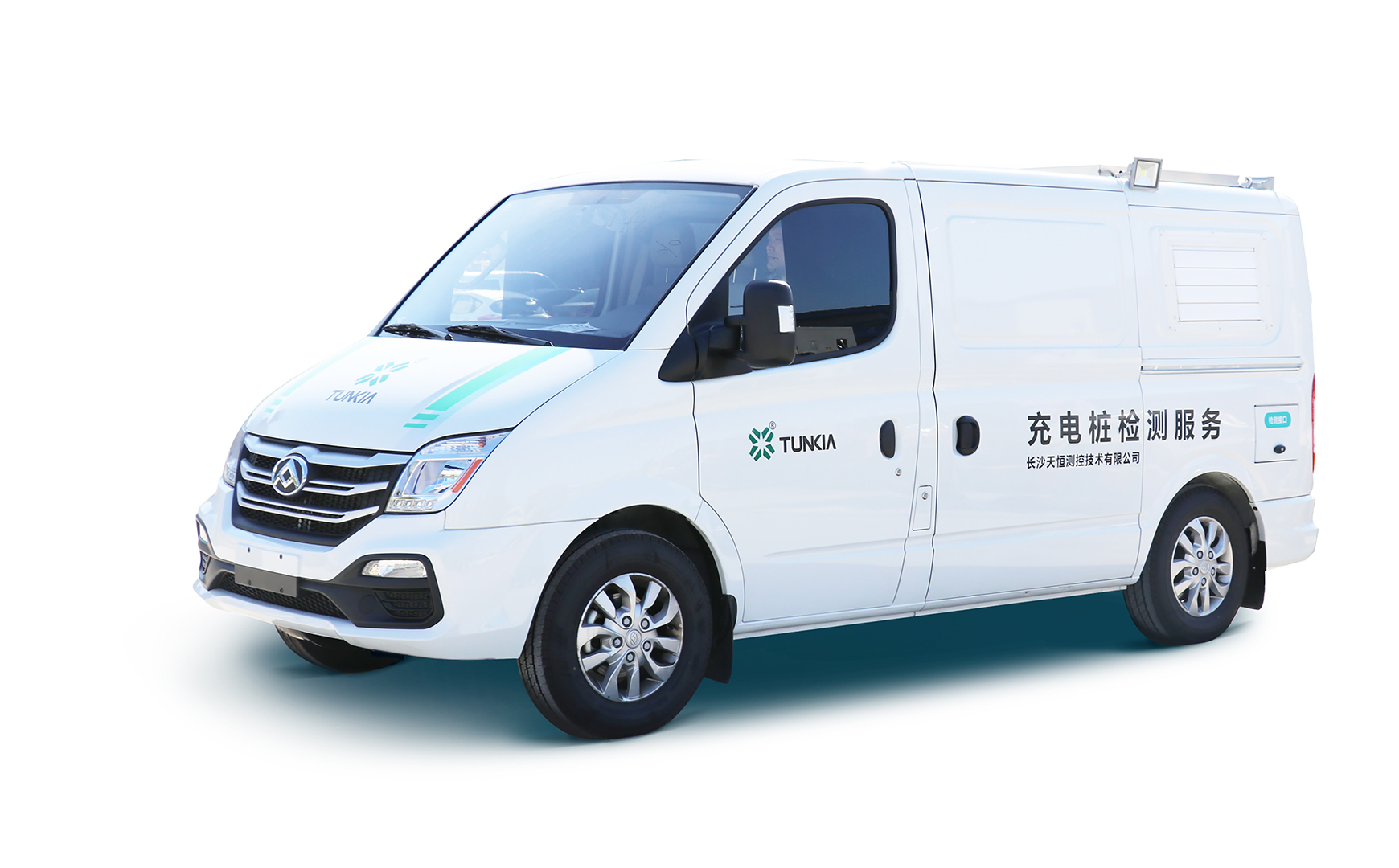

TK408B

交直流充電樁移動式檢定系統

TK408B是一套電動汽車交直流充電樁移動式檢定系統,可用于180kW及以下非車載充電機(支持定制更大容量)和63A及以下的交流充電樁的現場檢定。
系統支持兩臺直流充電機的同時測試,且支持一臺交流充電樁的測試,可完成JJG 1148《電動汽車交流充電樁檢定規程》和JJG《電動汽車非車載充電機檢定規程》規定的包括外觀檢查、絕緣電阻試驗、工作誤差、時鐘時刻誤差等計量檢定項目。
產品特征

高效檢測

?  兩直一交:系統配備兩套直流充電機測試儀和兩套交流充電樁測試儀,可同時完成2臺直流充電機或1臺交流充電樁的測試。

?  接線簡單:車左右外壁預留2個直流充電測試接口及1個交流充電測試接口,檢測時只需將充電槍頭插入測試接口,即可開始檢測。

?  自動化檢測:配置符合檢定規程要求的自動化檢測軟件,軟件可控制負載進行功率分配,同時完成兩臺充電機的自動化測試,并生成檢測報告,檢測效率高。



功率分配

?  配備負載支持功率分配。

?  直流功率分配支持雙路輸入,雙路輸入功率可自由分配,功率分配細度10kW,總功率不超過額定功率。

?  交流支持單路三相45kW輸入。

?  可通過功率分配同時完成2臺直流充電機的同時測試或1臺交流充電樁的測試,提高檢測效率。



合理的分區設計

?  檢測車經過改裝,車內空間分為駕駛區、操作區、負載區。

?  駕駛區:車輛駕駛區,與操作區、負載區隔離。

?  操作區:操作區安裝除負載外的測試設備,并預留操作人員空間,檢測時可關閉車門,用戶只需在車內舒適的環境下需通過電腦操作完成檢測工作。

?  負載區:安裝有交直流一體負載,和操作區進行了有效的熱隔離,并精巧地設計了散熱通道。



良好的散熱設計

?  車輛經改造,在頂部設計有電動升降窗,側面設計有電動百葉窗,可在操作區內一鍵開啟。

?  采用側進風、上出風的方式,有利于負載散發的高溫氣體從車頂快速排出車外,并保證人員安全。

?  負載和操作設備采用隔熱板分區安裝,確保操作區的儀器和人員不受負載散熱影響。



安全及可靠性設計

?  負載、測試機柜等設備下方加裝軍用鋼絲減震器,以避免車輛在行駛過程中劇烈晃動出現機柜傾倒等意外,減少晃動對測試設備的影響。

?  車身配置防靜電鞭,可避免靜電對設備運行造成的干擾,進一步提高可靠性。



多種供電方式

?  支持外接市電、大容量鋰電池二種供電方式。

?  市電供電:支持市電供電,適應不同供電場合。

?  電池供電:最大容量達10 kWh,輸出功率6kVA,支持測試設備長時間持續工作。

?  電池充電:可通過充電/逆變一體機為鋰電池充電。
